低空載人飛行器工作在潮濕和濕熱環境中，有適宜霉菌生長的溫度和濕度（一般溫度24~31℃,濕度達到70%)，霉菌的孢子就會在機體表面萌芽和生長，造成機體金屬表面的霉菌腐蝕，從而對機體結構的力學性能造成一定程度的影響。在低空載人飛行器的研發過程中，為了探究其抗霉菌的性能，需要進行霉菌試驗，下面是相關試驗研究。
試驗設備：環儀儀器 低空載人飛行器霉菌實驗箱
試驗樣品：選取低空載人飛行器常用的金屬材料2A12作為研究對象，2A12鋁合金具有良好的塑性成形能力和機械加工性能，是航空工業中使用最廣泛的鋁合金之一
判讀標準：
檢查對照樣件及進行孢子活力檢查的各單一孢子在培養基表面長霉面積均已達90%以上，符合標準規定的長霉面積大于90%的要求時，表明本次試驗有效。
試驗過程：

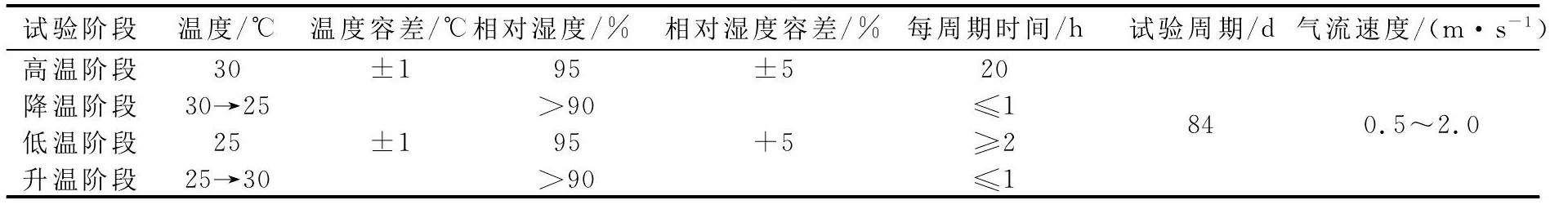

霉菌試驗過程嚴格按照標準要求進行，試驗中所用的菌種有黑曲霉、黃曲霉、雜色曲霉、繩狀青霉和球毛殼霉共5種，霉菌腐蝕后試驗件的判定等級共5級，試驗從接種之日起計算試驗時間，霉菌試驗箱每7天換氣一次，換氣時間為30min，換氣期間，箱內指示點溫度為26℃、相對濕度大于90%，試驗運行了84d，詳細參數見下表。
試驗結果：

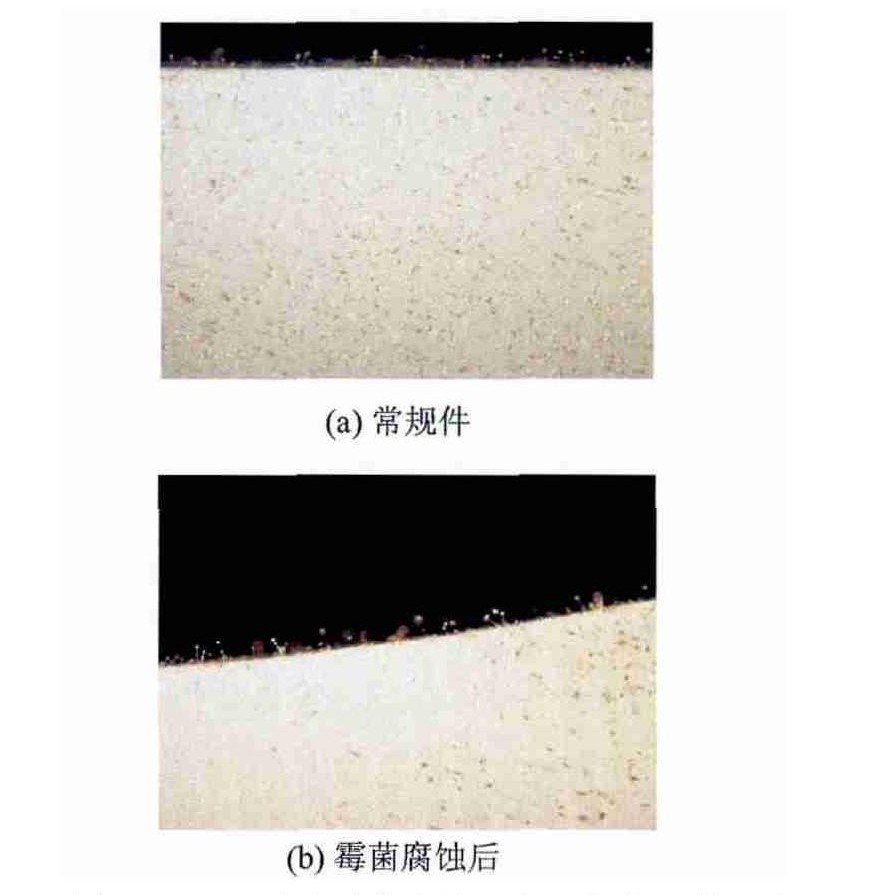

經歷霉菌腐蝕后，宏觀上發現2A12試件涂層表面菌絲體生長旺盛，均勻分布約80%以上，對霉菌腐蝕后的試驗件在顯微鏡下進行觀察，其照片見下圖，達到4級腐蝕要求，長霉程度達到嚴重生長級別，試片試驗件的霉菌腐蝕達到預期的效果。
以上就是飛行汽車的霉菌試驗研究，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
