交直流電路閃絡試驗人工氣候室使用方法

交直流系統人工閃絡氣候室主要用于測試電力系統的閃絡試驗，通過閃絡試驗，可以了解了交、直流系統用高壓絕緣子的閃絡或耐受特性。

下面，我們了解一下閃絡試驗的方法。

交直流絕緣子閃絡試驗方法：

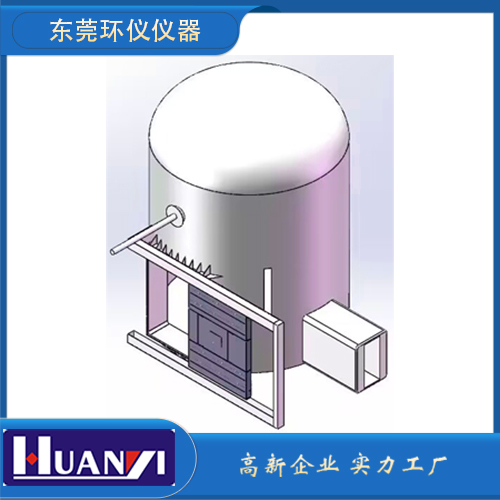

試驗設備：環儀儀器 交直流電路閃絡試驗人工氣候室

絕緣子要求：帶電或不帶電

試驗類型：帶電覆冰閃絡、不帶電覆冰閃絡

試驗標準：DL/T 1244-2021 交、直流系統用高壓絕緣子人工覆冰閃絡試驗方法

主要過程：

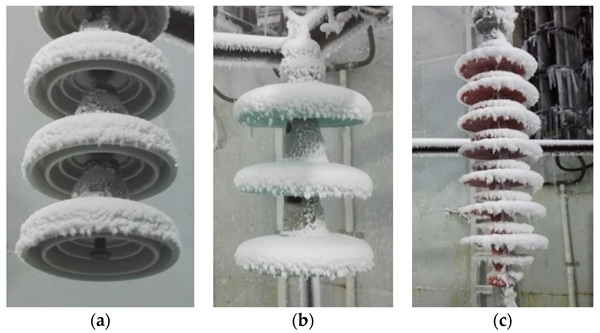

1.預覆冰：采用人工的方式，對絕緣子上表面噴淋適量的水，使絕緣子上表面形成一層薄冰。

2.帶電噴淋覆冰：噴淋測量方法及裝置按照GB/T 16927.1的規定進行。

風速范圍為0 m/s~12 m/s，偏差應小于10%。

噴淋水角度從上往下和垂直方向呈45°±10°角度，也可采用現場淋雨方向。

3.硬化過程：維持環境溫度，并保持施加的電壓，直至硬化過程完成。硬化時間不應小于30 min，這個階段泄漏電流應始終小于10 mA。保持施加電壓不變。

4.融冰階段：在維持試驗電壓的狀態下啟動融冰裝置。應盡量避免由升溫措施不當造成的異常風和絕緣子凝露等現象。絕緣子周圍溫度逐漸上升，對覆冰絕緣子進行融冰，直至冰層融化。起初的溫升速度可不進行控制，當環境溫度升至-2℃后，溫度上升速度控制為2℃/h~3 ℃/h。

在整個融冰的過程中，輔助測量溫度和相對濕度。

在融冰過程中，收集絕緣子表面冰層融化時滴落的融冰水，測量其溫度，然后按要求測量融冰水電導率。

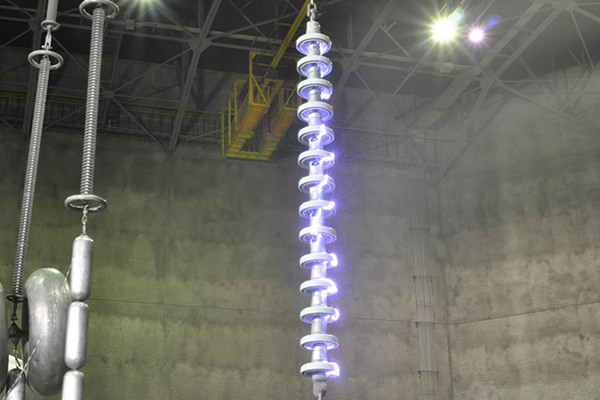

5.閃絡或耐受試驗階段：當絕緣子發生貫穿性放電時，認為發生了試品閃絡。

從環境溫度升至-2℃起，若2h內試品未發生閃絡，或絕緣子間橋接的冰塊大量脫落，認為試品耐受。

任何覆冰的絕緣子只進行一次閃絡或耐受試驗。

6.試驗完成：在試驗過程實時記錄橋接嚴重程度。當橋接嚴重程度S穩定在某個數值范圍內后，保持覆冰條件不變繼續試驗，若持續之前覆冰試驗所用時間后未發生閃絡，認為耐受，該次試驗結束。
