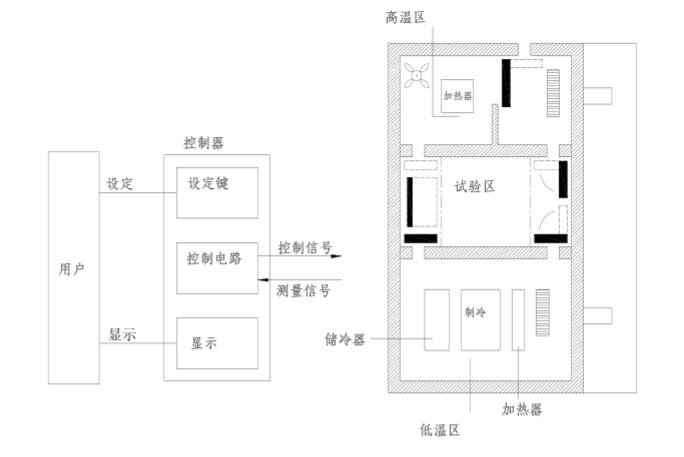

高低溫沖擊試驗箱的整體構造

高低溫沖擊試驗箱由儀表自動控制高低溫氣閥，在低溫或高溫儲存室之間切換，分別與高溫箱或低溫箱形成閉路空氣循環系統，迅速達到試驗的目標溫度。

高低溫沖擊試驗箱內溫度狀態由風道中的加熱器、蒸發器、及風機的工作狀態決定。試驗箱工作室內采用強制軸流“散性”式回圈風工作，可以大大提高設備運行的波動度、均勻度等參數。

溫度控制

可通過設置控制器到所需的溫度實現?？刂破骺刂萍訜崞骰蛑评錂C，升高或降低蓄熱器或低溫室的溫度到所需的值，并維持在這一溫度值。在試驗過程中， 通過風門的開閉控制來自高溫室的熱空氣和低溫室的冷空氣到試驗區中，其狀態顯示在控制器上。

主要性能

A 測試區：

a.高溫暴露溫度范圍：60~150℃

b.低溫暴露溫度范圍：-40~10℃

c.溫度波動范圍：±3℃

B 高溫恒溫區：

a.預熱上限溫度：+200℃

b.升溫時間：常溫至+200℃ 30 分鐘內

C 低溫恒溫區：

a.預冷下限溫度：-50℃

b 降溫時間：常溫至-50℃ 50 分鐘內

D．溫度恢復性能：溫度恢復時間：2~5分鐘

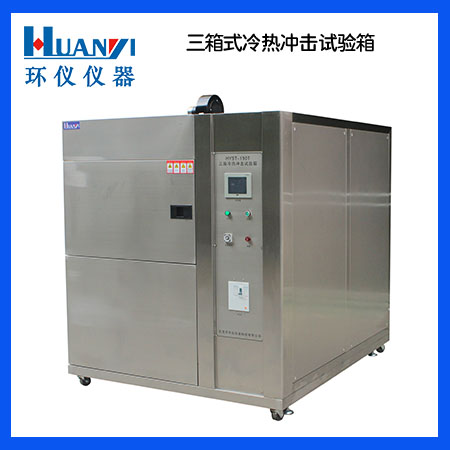

環儀儀器HYTS/HYTW系列高低溫沖擊試驗箱，其整體構造和測試性能符合GJB150.5的試驗要求，結構采用三箱式或二箱式，操作方便。
