PM2.5傳感器標定艙的技術方案

PM2.5傳感器標定艙實際上就是合理模擬室內環境條件的一種測試設備，在該艙運行條件下，該方法的主要優點是：測量數據可以直接反映樣品的現狀，獲取數據和環境污染情況有著直接對應關系。

下面是環儀儀器PM2.5傳感器標定艙的制作方案，分享給大家。

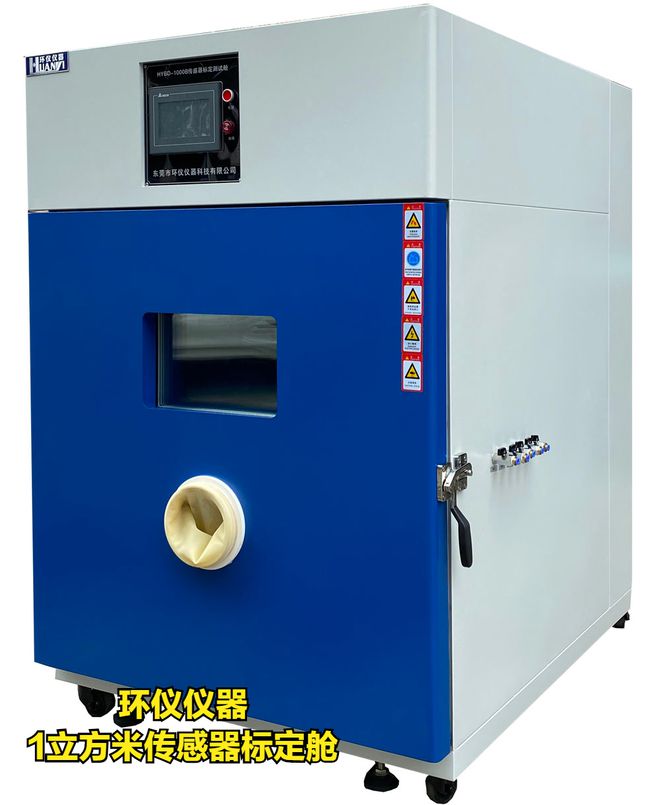

產品型號：環儀儀器 HYBD-1000B

技術內容：

PM2.5傳感器標定測試艙，解決了由于測試艙的進行測試工作的過程中，隨著測試艙門開閉的次數增加，測試艙門與艙體之間的密封性能會降低，導致在測試的過程中，一部分氣體容易從縫隙從跑出，導致測試的數據產生誤差的問題。

技術方案：

PM2.5傳感器標定艙，包括測試艙體，測試艙體前表面嵌有控制面板，控制面板與按鈕電連接，測試艙體右側表面嵌有維修門，控制面板與電源線電連接，維修門下端設有拉手，測試艙體下端設有固定底座，、固定底座底部四角安裝有移動輪，測試艙體前表面通過鉸鏈與艙門相鉸接，艙門前表面安裝有開閉把手，艙門通過開閉把手與測試艙體前表面相固定，測試艙體內部右端安裝有連接管，連接管末端設有分流管，分流管嵌在測試艙內膽內部，測試艙內膽固定安裝在測試艙體內部，測試艙內膽內壁通過膠水與密封環相黏合，控制面板與風機電連接，風機安裝在測試艙內膽內部，測試艙體與艙門內側表面連接處設有密閉機構。

密閉機構包括密封墊、固定桿、彈簧、磁塊和磁塊安裝槽，密封墊安裝在測試艙體與艙門內側表面連接處，固定桿固定安裝在艙門內側表面上，固定桿外部設有彈簧，固定桿末端嵌入安裝在磁塊內部，彈簧首端與艙門內側表面相抵觸，彈簧末端與磁塊相抵觸，磁塊右側表面與磁塊安裝槽內部相抵觸，磁塊安裝槽固定安裝在測試艙體內部。

方案特點：

通過艙門與測試艙內膽連接處設置了密閉機構，首先通過密封環對其進行初步的密封；接著關閉艙門，通過艙門上的固定桿在彈簧的作用下，調節磁塊的位置，確保磁塊準確地卡在磁塊安裝槽上，將艙門與測試艙體進行緊密的連接，通過密封墊的作用，確保測試艙內膽內部保持密封性，通過分流管排進測試艙內膽內部，按下控制面板的按鈕，使得風機進行工作，使得氣體混合更加均勻，提高測試艙內膽內部的密封性，從而確保測試數據的準確性。
