《NB/T 32004-2018 光伏并網逆變器技術規范》標準

NB/T 32004-2018《光伏并網逆變器技術規范》是中國國家能源局發布的一項關于光伏并網逆變器的技術規范標準。該標準適用于連接到光伏源電路電壓不超過直流1500V，交流輸出電壓不超過1000V的光伏并網逆變器。集成升壓變壓器并網至35kV及以下電壓等級電網的預裝式光伏并網逆變裝置可參照執行。

一、范圍：
本標準規定了光伏(PV)發電系統所使用光伏并網逆變器的產品類型、技術要求及試驗方法。
本標準適用于連接到PV源電路電壓不超過直流1500V，交流輸出電壓不超過1000V的光伏并網逆變器。集成升壓變壓器并網至35kV及以下電壓等級電網的預裝式光伏并網逆變裝置可參照執行。

二、試驗項目：
溫濕度試驗、海拔試驗、沖擊振動試驗、紫外暴露試驗等。

三、試驗設備：

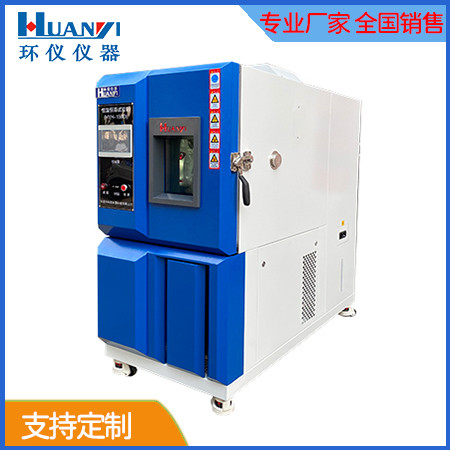

恒溫恒濕試驗箱、沖擊試驗臺、低氣壓試驗箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

恒溫濕熱試驗:
試驗方法按GB/T 2423.3-2006進行，試驗溫度為40℃±2℃(戶內型)或60℃±2℃（戶外型)，相對濕度為90%土3%;要求逆變器無包裝、不通電，經受48h試驗后，取出樣品，在正常環境條件下恢復2h后，應能正常工作。

交變濕熱試驗:
試驗方法按GB/T 2423.4-2008進行。試驗溫度為40℃±2℃(戶內型)或55℃±2℃(戶外型)，循環次數:2次;降溫方式:方法 1;要求逆變器無包裝、不通電，經受48h試驗后，取出樣品，在正常環境條件下恢復2h后，應能正常工作。

振動試驗：
逆變器振動試驗的方法按GB/T 2423.10-2008要求。
頻率范圍:10Hz~150Hz;

振幅/加速度推薦;振幅0.075mm;加速度1g;

振動持續時間:
3個互相垂直的軸方向;

掃頻循環數:
10個掃描周期/軸;

振動試驗后，試品應能正常啟動工作。

注:大型逆變器振動替代方法正在考慮中。
