《NB/T 10685-2021 光伏發電用匯流箱技術規范》標準

《NB/T 10685-2021 光伏發電用匯流箱技術規范》是由中國電力公司標準化研究院發布的標準，屬于光伏發電用匯流箱的技術規范。該標準適用于光伏發電用匯流箱的設計、制造、試驗和使用。該標準規定了光伏發電用匯流箱的術語和定義、分類與命名、技術要求、試驗方法、檢驗規則、包裝、運輸和貯存等方面的要求。

一、范圍：
本文件規定了直流電壓1500V及以下、交流電壓1000 V及以下的光伏匯流箱的正常使用環境條件、產品分類、技術要求、試驗方法、檢驗規則，以及標志、包裝、運輸和貯存等。

本文件適用于光伏發電用的直流匯流箱和交流匯流箱。
本文件不適用于具備功率變換功能的匯流箱。

二、試驗項目：
耐紫外輻射試驗、低溫啟動試驗、高溫工作試驗、正弦振動試驗等。

三、試驗設備：

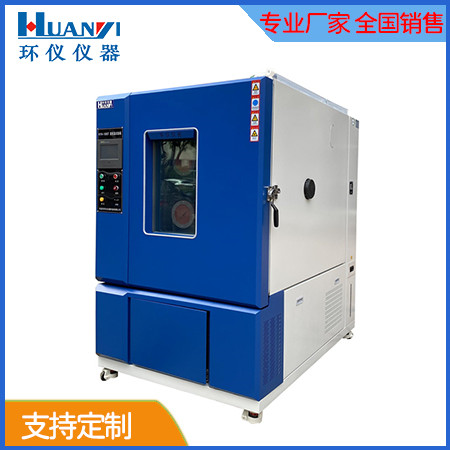

恒溫恒濕試驗箱、振動試驗臺等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

低溫啟動

匯流箱在無包裝、試驗溫度為(-25士3)℃或制造商聲稱的最低溫度（低于-25℃時）的環境下，各部件達到熱平衡狀態，即溫度的變化小于1 ℃/h，放置2h之后，各開關器件能正常開合5次，匯流箱在輸入電壓范圍的最大值和最小值下能正常啟動，有監控功能的匯流箱應能按通信協議正常接收和發送數據5 min，并記錄此期間每種電參數的最大測量偏差（以百分比的形式給出)。

高溫工作

匯流箱在無包裝、試驗溫度為（50±3）℃或制造商聲稱的最高溫度（高于+50 ℃時）的環境下，各部件達到熱平衡狀態，即溫度的變化小于1 ℃/h，匯流箱在輸入電壓范圍的最大值和最小值下能正常啟動，并正常工作8 h，此期間有監控功能的匯流箱應能按通信協議正常接收和發送數據，顯示功能正常，并記錄此期間每種電參數的最大測量偏差（以百分比的形式給出)。

NB/T 10685-2021《光伏發電用匯流箱技術規范》是保障光伏發電系統安全可靠運行的重要標準之一，對于規范光伏發電用匯流箱的設計、制造和使用具有重要意義。
