《GB/T 28638-2023 城鎮供熱管道保溫結構散熱損失測試與保溫效果評定方法》標準

《GB/T 28638-2023 城鎮供熱管道保溫結構散熱損失測試與保溫效果評定方法》是中國的國家標準，規定了城鎮供熱管道保溫結構的散熱損失測試方法和保溫效果評定方法。

一、范圍：
本文件規定了城鎮供熱管道保溫結構散熱損失測試與保溫效果評定的測試方法.測試分級和要求、測試程序、數據處理、測試誤差、保溫效果評定及測試報告。

本文件適用于城鎮供熱管道、管路附件以及管道接口部位保溫結構散熱損失的測試與保溫效果評定。

二、試驗項目：
散熱損失測試與保溫效果評定。

三、試驗設備：

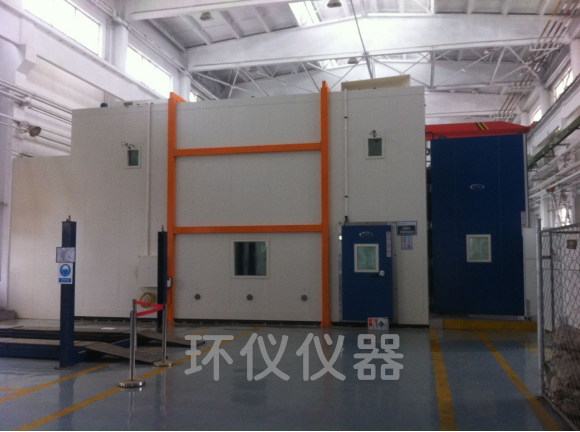

人工氣候室。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

實驗室模擬測試系統的加熱熱源，應設置對工作管內的介質溫度進行調節，控制的裝置，并應符合下列規定:

a）最高溫度大于工作管的試驗溫度;
b)溫度控制偏差不大于±0.5℃。

實驗室模擬測試系統的恒溫小室應符合下列規定:

a)小室內空氣溫度調節范圍為10 ℃~35℃，控制偏差不大于±1 ℃;

b)小室內空氣相對濕度的調節范圍為30%RH～60%RH，控制偏差不大于±5%;
c）測試段處的風速不大于0.5 m/s。

當被測管道工作管的公稱尺寸小于DN500時，管道長度宜不小于3 m;當工作管公稱尺寸不小于DN500時，管道長度宜不小于5m。

在被測管道保溫結構的兩端,距端頭不小于0.5 m處，應按GB/T10296的規定采取隔縫防護。

在被測管道中間選擇1個~2個垂直于管道軸線的測試截面，當選擇2個測試截面時，其間距應為100 mm~200 mm，被測管道散熱損失應取2個測試截面的測試結果的平均值。

在實驗室模擬環境和運行條件下，宜采用熱流計法直接測試地上、管溝、管廊、隧道敷設管道保溫結構的散熱損失。

對于直埋供熱管道，實驗室模擬測試的結果應按下列方法換算為直埋供熱管道狀態下的散熱損失。

GB/T 28638-2023是一個關于城鎮供熱管道保溫結構散熱損失測試與保溫效果評定的標準，旨在為相關機構提供指導和參考。該標準的目的是通過測試和評定的方法來確定城鎮供熱管道的保溫結構散熱損失，以評估管道的保溫效果。這對于城鎮供熱系統的能效評估和管道維護具有重要意義。標準化有助于確保測試和評定的一致性，提高相關產品和系統的可比性和可靠性。
